TẤM TÔN ĐỔ SÀN, DECKING, SÀN DECK H50W930

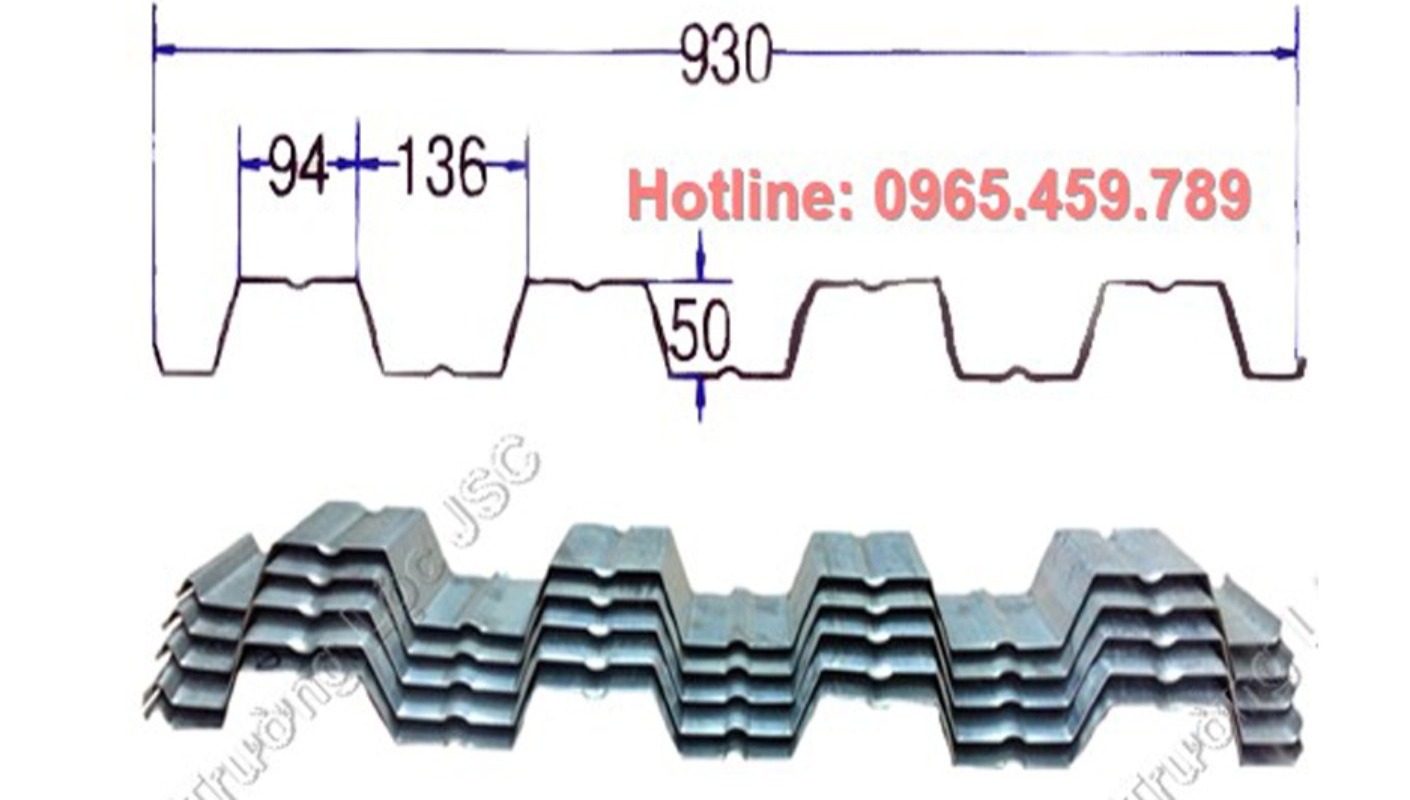

I. Cấu tạo cấu tấm tôn đổ sàn decking biên dạng sóng h50w930

- Tole sàn deck h50w930 được sản xuất từ tôn cuộn mạ kẽm nhúng nóng, được cung cấp bởi các hãng tôn hàng đầu như tập đoàn Hoa Sen, tập đoàn Hòa Phát, tôn Đông Á, Nam Kim, VN Thăng Long Steel...v.v. Tất cả đều được kiểm duyệt KCS kỹ càng trước khi được đưa lên máy cán tole sàn deck bằng chứng chỉ quốc tế theo tiêu chuẩn JIS G3302

- Tấm tôn đổ sàn H50W930 có khoảng cách giữa 2 sóng liên tiếp là 230mm (nhỏ hơn so với tole sàn deck h50W1000 là 335mm).

- Mỗi tấm sàn deck biên dạng h50W930 có 4 sóng dương và 3 sóng âm nhiều hơn một sóng so với sàn deck h50w1000 (3 sóng dương, 2 sóng âm).

- Chiều rộng đỉnh sóng là 94mm < 135mm ở tấm tole sàn deck h50w1000.

- Chiều dài và độ dày mỗi tấm được lựa chọn theo đặc điểm của mỗi công trình (khoảng cách giữa các dầm, chiều dày bê tông cẩn đổ).

>> Như vậy so với tấm sàn deck 3 sóng h50w1000 thì tấm sàn deck 4 sóng nhiều hơn 1 sóng, độ rộng sóng co hẹp lại >> Vì vậy mà tấm sàn deck h50w930 hiệu dụng chỉ còn 0.93m nhỏ hơn so với hiệu dụng 1m ở loại sàn deck h50w1000. Nhưng cũng nhờ đó mà khả năng chịu lực ở cùng độ dày thì tole sàn deck h50w930 chịu lực tốt hơn, phù hợp với hệ dầm thép vượt nhịp xa hơn, chiều dày bê tông có thể đổ tối đa dày hơn.

>> Kết luận: sàn deck H50W930 phù hợp với hệ nhà thép công nghiệp có đọ vượt nhịp trung bình lớn, phù hợp với hệ nhà chịu tải trọng trung bình và lớn hơn so với tấm tole sàn deck h50w1000 phù hợp và hiệu quả kinh tế ở cả công trình dân dụng và công trình công nghiệp.

  • tính độ dày tối ưu cho tấm tole sàn

bảng tính tối ưu độ dày tấm tole sàn deck h50w930

Nhịp dầm phụ <2.0m <2.5m <3.0m <3.5m
Bê tông  <10cm 0.75mm 0.85mm 0.95mm 1.15mm
Bê tông  <15cm 0.85mm 0.95mm 1.15mm 1.45mm
Bê tông  <20cm 0.95mm 1.15mm 1.45mm 1.55mm
Bê tông  <25cm 1.15mm 1.45mm 1.55mm H75
Bê tông  <30cm 1.45mm 1.55mm H75 H75





  • tính toán số tấm và chiều dài mỗi tấm:

- Khổ rộng hữu dụng thực tế của tấm tole sàn deck h50w930 sau khi đã ghép nối là 0.93mmmm, nếu kích thước nhà xưởng là lẻ thì số tấm tole sàn deck h50w930 phải được làm tròn lên trong mọi tình huống.

- Chiều dài 2-18m, điểm nối phải nằm trên dầm chính hoặc dầm phụ, các tấm có ghép nối theo chiều dài thì cộng thêm 10cm tính tìm tim dầm để mỗi đầu gối lên nhau ít nhất 5cm.

- Các vị trí đầu cột (nếu có) và các vị trí nhà xưởng méo thì phải cắt thủ công tại công trình bằng máy cắt plasma hoặc máy cắt tay.

  • tính toán bê tông đổ sàn cho tấm tole sàn deck h50w930

L (m): chiều dài nhà xưởng;

W(m): chiểu rộng nhà xưởng;

H(m): chiều cao lớp bê tông;

V(m3): thể tích bê tông cần chuẩn bị

Công thức tính toán khối lượng bê tông cần đặt như sau:



V(m3) =(0.05*L*W) / 2  + (H - 0.05) *L*W





- Thông số vật liệu tole sàn deck mạ kẽm: Z80 Z275 G350 G550 JIS G3302 , độ dày tole sàn deck từ 0.75mm đến 1.6mm (được lựa chọn tối ưu theo kích thước nhịp dầm phụ, chiều dày lớp bê tông và tính năng hệ khung).

Tole Sàn deck Trường Lộc với hệ thống máy móc và quy trình sản xuất theo quy chuẩn mang tới sản phẩm tối ưu nhất cho khách hàng

sàn deck trường lộc, tole sàn deck trường lộc

Tole sàn deck  Trường Lộc Tole sàn deck  giá rẻ trên TT
-Sóng chính có độ dóc lớn (chỉ máy có nhiều cặp lô và công suất lớn mới cán được) cho độ cứng chịu tải vượt trội 30-40% -Sóng chính có độ dốc nhỏ do máy chế tạo thủ công và tiết kiệm chi phí nên có rất ít cặp lô.
-Sóng phụ sâu và dốc hình vòng cung nhằm hạn chế sự biến dạng của sóng khi chịu tải trọng. -Sóng phụ chỉ là một đường dập dạng V rất nông và yếu.
-Các vết nhám rất sâu và rõ nhưng lại không làm thủng bề mặt tấm tole sàn deck -Các vết nhám mờ hoặc làm thủng tấm tole sàn deck
 -Với các đặc tính trên sàn deck Trường Lộc vượt trội về khả năng chịu lực 1 cấp độ dày. -Các yếu tố trên tạo nên khả năng chịu lực kém và giá thành rẻ nhưng phải tăng độ dày tấm deck nên tổng chi phí đắt hơn

Một số hình ảnh sản phẩm của Trường Lộc tại công trình

tole sàn deck h50w1000, tole sàn deck 4 sóng

biên dạng tole sàn deck 4 sóng, thông số kỹ thuật tole sàn deck h50w930

toel sàn deck 4 sóng, sàn deck Trường Lộc, tôn lót sàn đổ bê tông 4 sóng, deck plate h50w930

Trường Lộc JSC là đơn vị chuyên:

-Nhận tư vấn lựa chọn, sản xuất và phân phối tấm tôn đổ sàn decking (sàn deck) theo yêu cầu từng đơn hàng của quý khách.

-Thời gian giao hàng từ 1-3 ngày.

- Giá xuất xưởng cạnh tranh.

- Chứng chỉ CO/CQ theo tiêu chuẩn quốc tế.

- Phân phối các phụ kiện như Đinh Hàn, ke bo diềm .

- Nhận thi công sàn deck với đội ngũ công nhân lành nghề, chuyên nghiệp được đào tạo bài bản, rất cạnh tranh về giá cả và tiến độ thi công.

Vui lòng liên hệ hotline: 0965.459.789

Emai: truonglocjsc789@gmail.com

để được tư vấn lựa chọn sản phẩm
